國內首創寬電壓8~150V，輸出電壓可調的GPS tracker/IOT模塊/智能模塊供電方案芯片-歐創芯OCE200

一，主要概述

OCE200是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置150V/5A功率 MOS，最高輸入電壓 130V。

OCE200具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達1.5A以上。

OCE200采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

OCE200內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

OCE200采用ESOP8封裝，散熱片內置接SW腳。

二，主要特點

*   寬輸入電壓范圍：8V~130V

*   輸出電壓從 4.2V 到 30V 可調

*   支持輸出恒壓

*   支持輸出 5V/1.5A

*   高效率：可高達 93%

*   工作頻率：140KHz

*   低待機功耗

*   內置過溫保護、輸出短路保護

*   內置軟啟動

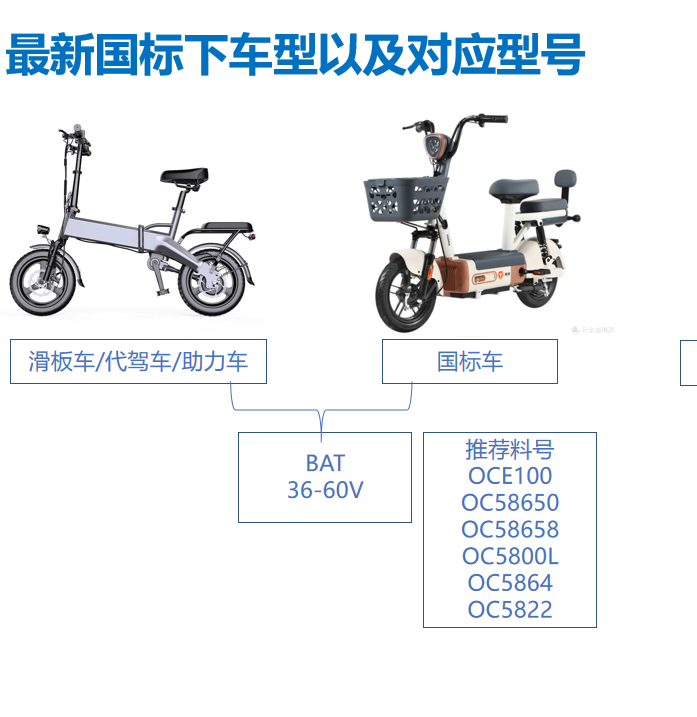

GB17761-2024新國標帶來的影響

新增國十條:

1、整車編碼(950度高溫?zé)裏罂梢娷嚰芫幋a);

2、導線載流能力及安全(電路的電線與其承載電流匹配、防水、防塵)電線加粗、線路升級;

3、充電器、電池(執行充電器GB42296、鋰電池GB43854標準，不能用車載充電器電池);電池電壓小于等于60V

4、材料阻燃(電路GB8624-2012B1級、車體材料GB8624-2012 B2級);

5、塑料件限制使用不超3公斤(車筐、前后泥板、工具斗、后靠背、裝飾性部件均不能用塑料件)對電自小包非常不利、

6、互認協同(電池、充電器、控制器必須通訊才能使用，今后出廠必須帶電池，不能隨意改電池)、

7、安裝北斗定位系統(交通訊服務年費);

8、通訊系統(每秒一次向云平臺發射:車輛自身信息、車輛定位信息等)無法超速:

9、安全監測(每秒一次向云平臺發射:電池電壓、電流、電池溫度、車輛定位信息等)無法超速;

10、防篡改(對電池、控制器、限速器進行設定無法篡改);

三，應用范圍

*   追蹤器

*   恒壓源

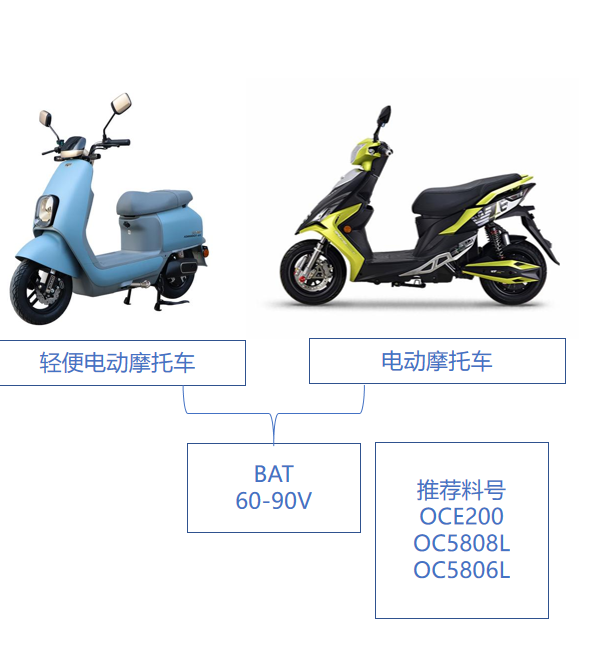

*   電動汽車、電動自行車、電瓶車

*   扭扭車、卡車
